A Masat-1 kommunikációs alrendszerének hőlégballonos repülése 2009. április 4-én:

A mérés célja:
A terepi mérés célja, hogy valós körülmények között vizsgálja a Masat-1 kommunikációs alrendszerét, beleértve a rádió, az antenna és a kommunikációs protokoll muködését.

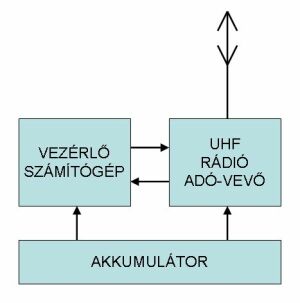

Ami a ballon alatt repül:
A Masat-1 kismuhold egyik muködő modellje, amely tartalmaz egy UHF sávú rádió adóvevot, egy vezérlo számítógépet és az őket tápláló akkumulátort.

A modell feladata, hogy a neki sugárzott digitálisan modulált rádiójeleket dekódolja, és visszasugározza a földi vezérlő állomásnak, ahol ezen adatok eltárolásra kerülnek az utólagos kiértékeléshez.

Vett jel hiányában adott idő elteltével azonosító kódsorozatot sugároz, amely lehetővé teszi, hogy - egy rádióvevő és a hozzá kapcsolt számítógép segítségével - érzékeljük a Masat-1-et, még abban az esetben is, hogyha a vett jel szintje jóval a zajszint alatt van.


Maximális repülési magasság: 1200 m
Üzemi frekvencia: 437,345 MHz
Üzemmód: 2FSK
Adatsebesség: 1200 bit/sec
Adóteljesítmény: 200 mW
Antenna: monopól
Tömeg: 300g akkumulátorral

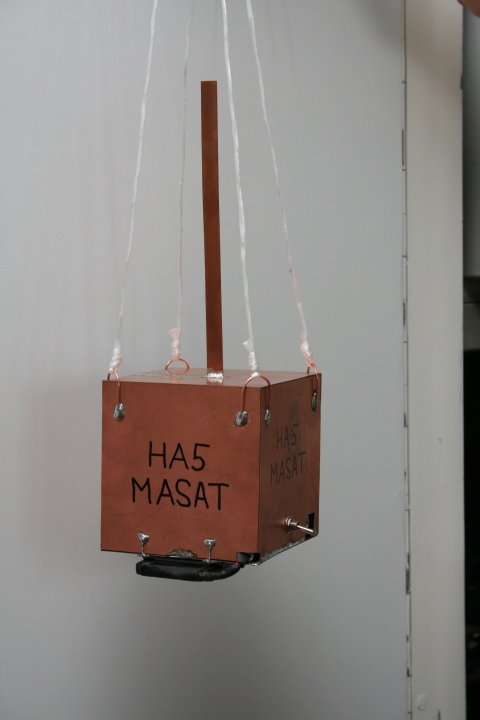

Ami a ballonnal repül:

Sajtóközlemény: hőlégballonos repülés

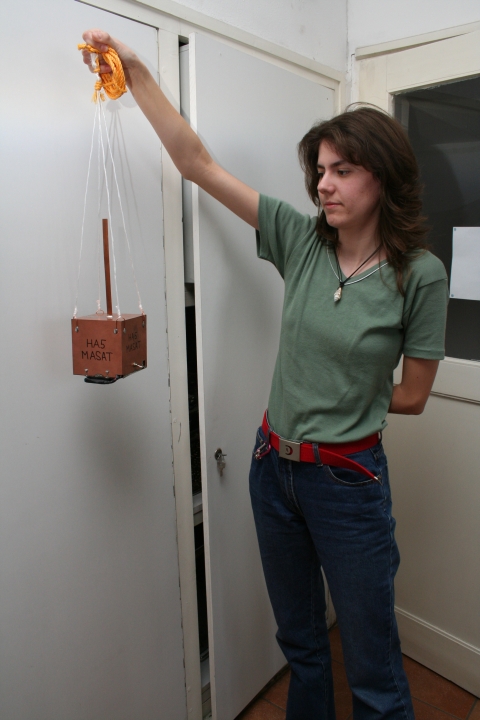

HG5ONE Réka a repülő példányt tartja:


Ami a ballonnal repül:

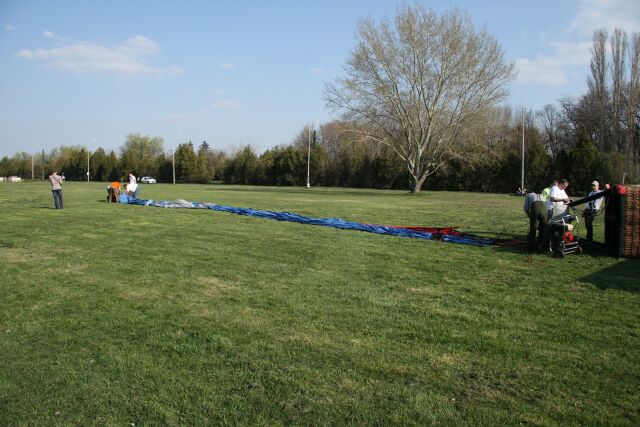

Hőlégballon a Földön:

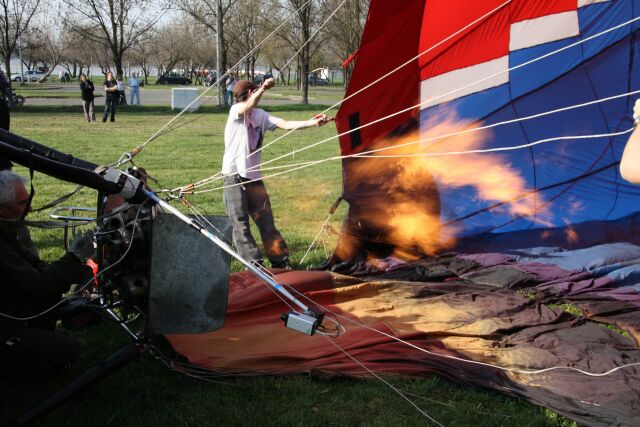

A ballon melegítése:

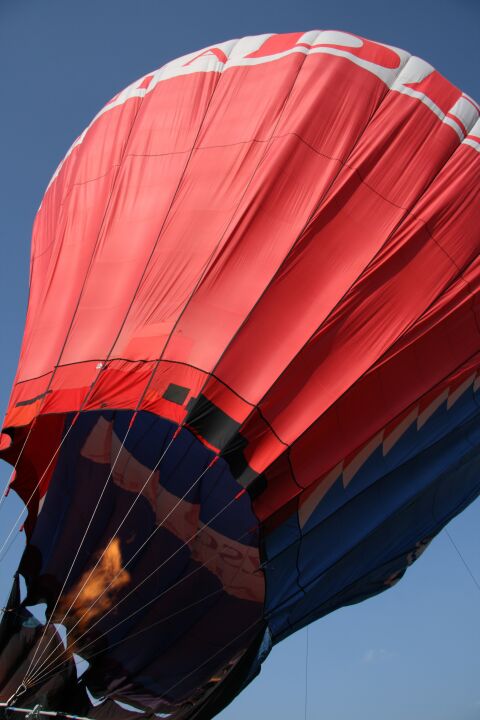

A ballon kezd emelkedni:


A ballonra kötve a Masat-1 kísérleti példánya:

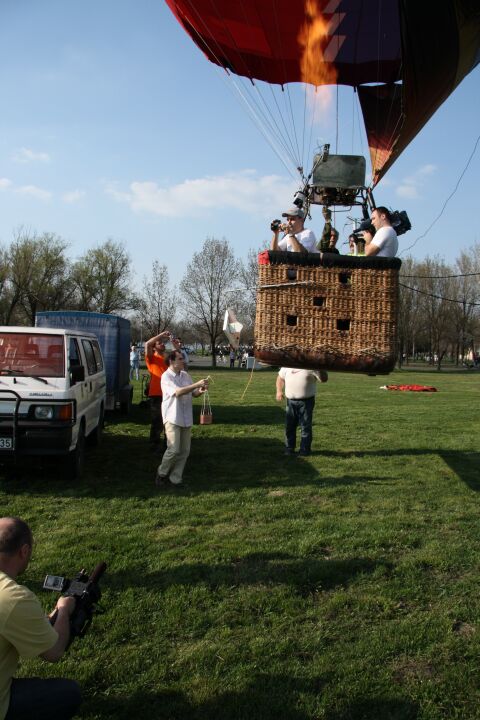

A ballon emelkedik:

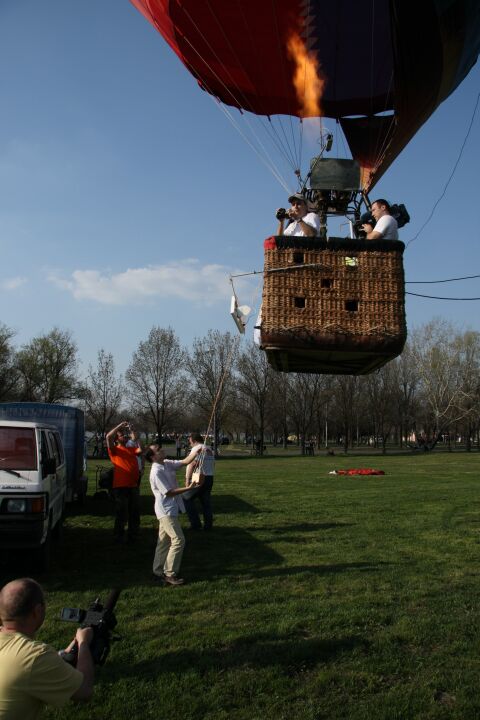

A ballon emelkedik 2:

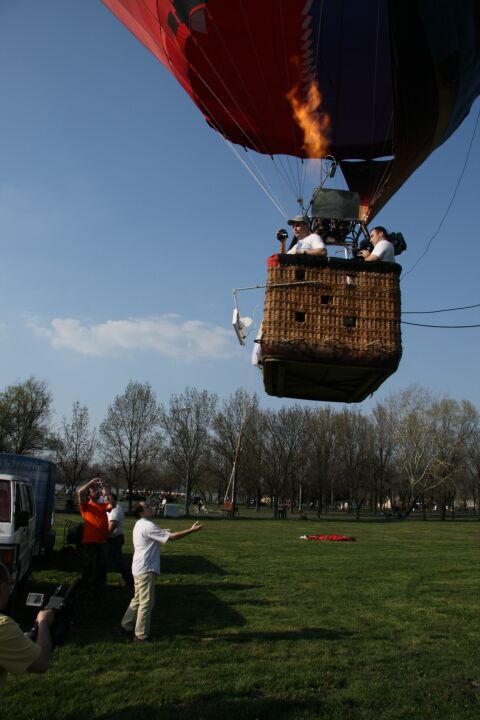

A Masat-1 kisműhold kommunikációs alrendszere repül:

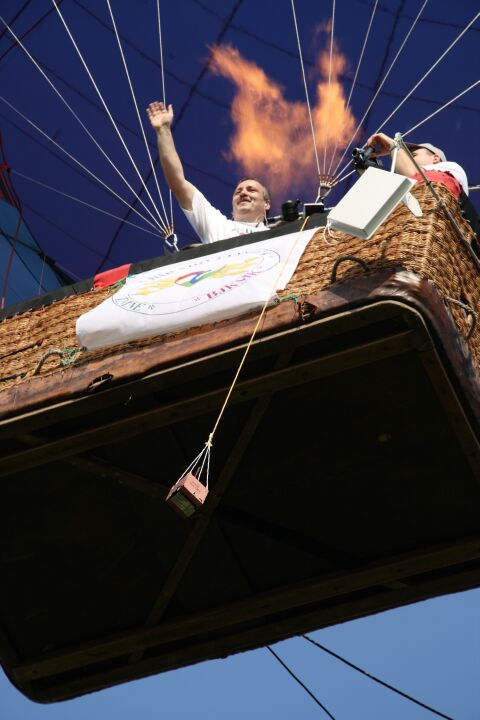

A magasban - HA5PA János integet, Masat-1 pedig "lóg":


Folyik a forgalmazás és a Masat-1 kommunikációs alrendszerének tesztelése:


Masat-1 1000 méteres magasságban. Ekkor a küldött és a válaszjel hangja:
Masat-1 válaszol

Ha nem vesz jelet, akkor pedig jeladóként működik:
Masat-1 jeladó


A digitális küldött adatcsomagok.

A digitális vett adatcsomagok.

Újra a Földön a kosár mellett - HA5PA János és HA7WEN Levi:


Értékelés:
A teljes repülés alatt kifogástalan volt az adatátvitel a Masat-1 kísérleti repülő példánya és a földi állomás között.

A képek nagy felbontásban itt.

Képek: TNX HA7JOD Dani


2009. április 4.
